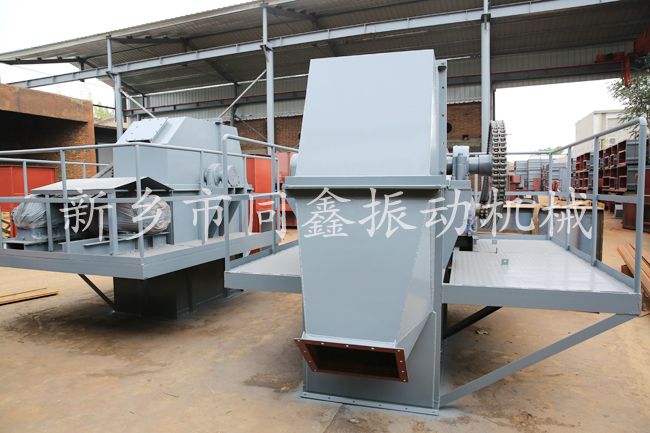

NE型斗式提升機-板鏈斗式提升機
NE型斗式提升機為板鏈斗式提升機，采用優質合金鋼高強度板式鏈條，耐磨而可靠；驅動部分采用硬齒面減速機。NE板鏈斗式提升機采取流入式喂料，重力誘導式卸料。NE型斗式提升機適用于垂直提升粉狀、粒狀、塊狀的物料
，也可提升磨琢性較大的物料，提升高度可達40m左右，物料溫度
一般不超過250℃，如
粉煤灰、水泥、碎石、煤塊、礦渣等物料。該機具有運行平穩可靠、節能環保等顯著特點。廣泛應用于礦山、冶金、建材、煤炭、水電等行業。

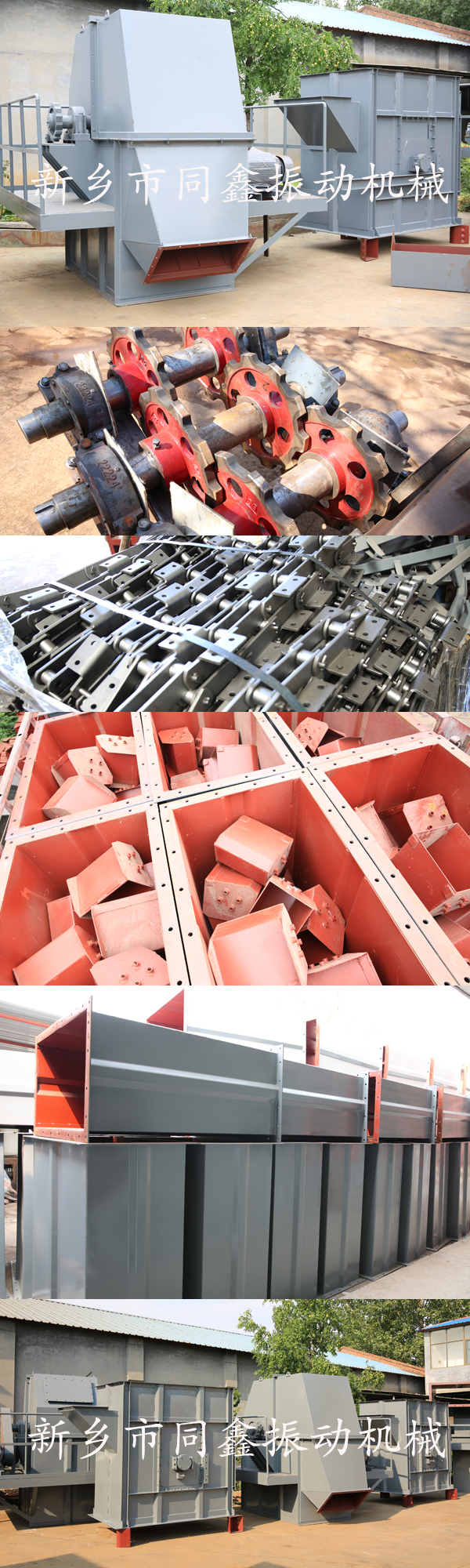

同鑫振動機械生產的斗式提升機產品制造工藝：等離子/激光下料，沖孔，數控折彎，機器人自動焊接工藝。箱體沖壓成形，中間箱體四道筋，采用全焊方式，整體剛性及密封性較強。
同鑫振動機械生產的斗式提升機產品供貨內容：頭箱，尾箱，中間箱，電機，減速機，逆止器，電機防雨罩，傳動皮帶/鏈條防護罩，護欄，平臺，吊裝件，配重箱（包括但不限于以上內容，具體以實際供貨內容為準。）
雄厚的技術力量，優惠的價格，嚴格的內部質量檢測監督，確保快速交貨同時確保產品質量，售前售后服務團隊保障您設備的無憂使用！
NE系列板鏈?zhǔn)教嵘龣C共有11種型號：NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。
NE系列板鏈斗式提升機產品特點:
1、提升范圍廣。NE型板鏈斗式提升機不僅能提升一般粉狀、粒狀和塊狀物料，而且可提升磨琢性大的物料。物料溫度≤250℃。
2、輸送能力大。該系列提升機具有NE15～NE800多種規格。提升量范圍為15～800m3/h。
3、驅動功率小。這類提升機采取流入式喂料，重力誘導式卸料，且采用密集型布置的大容量料斗輸送，鏈速低提升量大。物料提升時，幾乎無回料和挖料現象，因此無效功率少，所耗功率是環鏈提升機的70%。
4、使用壽命長。提升機的喂料采取流入式，無需用斗挖料，材料之間很少發生擠壓和碰撞現象，本機的設計保證物料在喂料、提升和卸料中不會撒料，減少了機械磨損，輸送鏈采用板鏈?zhǔn)礁邚姸饶湍ユ湕l，大大延長了使用壽命。正常使用下，輸送鏈?zhǔn)褂脡勖^5年。
5、提升高度高。該系列提升機鏈速低，運行平穩，且采用用板鏈?zhǔn)礁邚姸饶湍ズ辖痄撴湕l，因此可達較高的提升高度（高度40米)。
6、箱體沖壓成形，中間箱體四道筋，采用全焊方式，整體剛性及密封型較強密封性好，環保無污染。
7、運行可靠性好。先進的設計原理，保證了整機運行的可靠性，無故障時間超過了3萬小時。
8、操作維修方便、易損件少，使用成本低。
NE系列板鏈斗式提升機主要結構:
NE系列板鏈斗式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。
運行部件---由料斗和專用板式鏈條組成,NE30以及下采用單排鏈,NE50--NE800采用雙排鏈。
驅動裝置---采用多種驅動組合驅動,(依用戶實際需要而定)。驅動平臺上裝有檢修架和欄桿。分左裝和右裝兩種。
上部裝置---安裝有軌道(雙排鏈)、逆止器、卸料口裝有防回料橡膠板。
中間節---部分中間節裝有軌道(雙鏈),以防止鏈條工作中擺動。
下部裝置---安裝有自動張緊裝置。
NE系列板鏈斗式提升機主要工作部件特點:
1、上部裝置：安裝有軌道（雙排道），防止鏈條擺動，逆止器，防止料斗回轉，物料阻滿下部機殼，卸料口裝有橡膠板防止回料。
2、中間節：部分中間節裝有軌道（雙排節）以防止鏈條工作中擺動，部分中間節裝有檢修門以便維修。
3、下部裝置：安裝有張緊裝置， NE15~NE50采用彈簧張緊，NE100~NE800采用重錘箱張緊。
4、上下鏈輪采用 ZG310-570。整體調質，HB229-269齒面淬火HRC40~48。
5、板鏈：鏈板采用 45 # HRC36~42 。
a、采用的板鏈有較高的剪切強度、疲勞強度及耐磨性能，運轉故障率低，使用壽命長；b
、采用較低的鏈速度(o．5米/秒)；c、
采用大容量的料斗和較小的斗距，驅動功率低且輸送量大。尤為適應提升破碎后的石灰石和水泥熟料(≥NE50)。
NE系列板鏈斗式提升機技術參數表:
|
規格型號 |
提升量
(m3/h) |
最大粒度mm |
物料松散密度t/m3 |
斗寬mm |
斗容L |
斗距mm |
最大高度m |
功率范圍kw |
斗速m/s |
主軸轉速r/min |
運行部件質量kg/m |
|
NE15 |
10～15 |
40 |
0.6
～
2.0 |
250 |
2.5 |
203.2 |
≤37 |
1.5～4 |
0.5 |
15.54 |
27.5 |
|
NE30 |
18.5～31 |
55 |
300 |
7.8 |
304.8 |
≤37 |
1.5～11 |
16.45 |
35 |
|
NE50 |
35～60 |
60 |
300 |
15.7 |
304.8 |
10～50 |
1.5～18.5 |
16.45 |
64 |
|
NE100 |
75～110 |
70 |
400 |
35 |
400 |
10～50 |
5.5～30 |
14.13 |
89 |
|
NE150 |
112～165 |
90 |
600 |
52.2 |
400 |
10～49 |
5.5～45 |
14.13 |
112.3 |
|
NE200 |
170～220 |
100 |
0.6
～
1.8 |
600 |
84.6 |
500 |
10～50 |
7.5～55 |
10.9 |
134 |
|
NE300 |
230～340 |
125 |
900 |
127.5 |
500 |
10～47 |
11～75 |
10.9 |
188 |
|
NE400 |
340～450 |
130 |
900 |
182.5 |
600 |
10～48 |
18.5～90 |
8.3 |
205 |
|
NE500 |
450～550 |
140 |
950 |
260.9 |
700 |
10～50 |
30～110 |
7.1 |
223 |
|
NE600 |
550～660 |
150 |
1300 |
330.2 |
700 |
10～50 |
37～132 |
7.1 |
274 |
|
NE800 |
680～830 |
165 |
1580 |
501.8 |
800 |
10～50 |
～160 |
6.2 |
313 |
注：上表中所給出的技術參數為部分板鏈斗式提升機的參數，其他型號規格的板鏈斗式提升機的參數這里不再一一列出，咨詢具體詳細參數請致電我公司業務或技術部！
斗式提升機產品訂貨須知：
提升機頂部設有檢修用的起吊支架，若提升機設在室內，且提升機頂部設有設備安裝吊鉤時，可在訂貨時提出取消頂部起吊支架，提升機的上機殼設有驅動裝置平臺，若現場空間不能滿足平臺要求的尺寸時，可按照現場實際情況配制非標準尺寸平臺，但應在訂貨時提出。
每臺NE型斗式提升機一般只配套供應一節帶有檢視門的中間機殼，若用戶要求增加帶檢視門中間機殼數量或改變檢視門的開孔位置，應在訂貨時注明。
訂貨時請注明產品名稱、規格型號、材質要求、提升輸送量要求、提升高度（如進出料口高度、頭尾輪中心距、底部到出料口、設備總高）、電機要求及裝配形式等，如有并提供供貨總圖、或其它的特殊要求。
★同鑫振動機械可根據用戶需要而設計制造特殊型號規格的斗式提升機。
★同鑫振動機械對所有技術資料、尺寸保留修改的權利，如實物與文中圖案不符，應以實物為準，解釋權歸同鑫公司。 |
