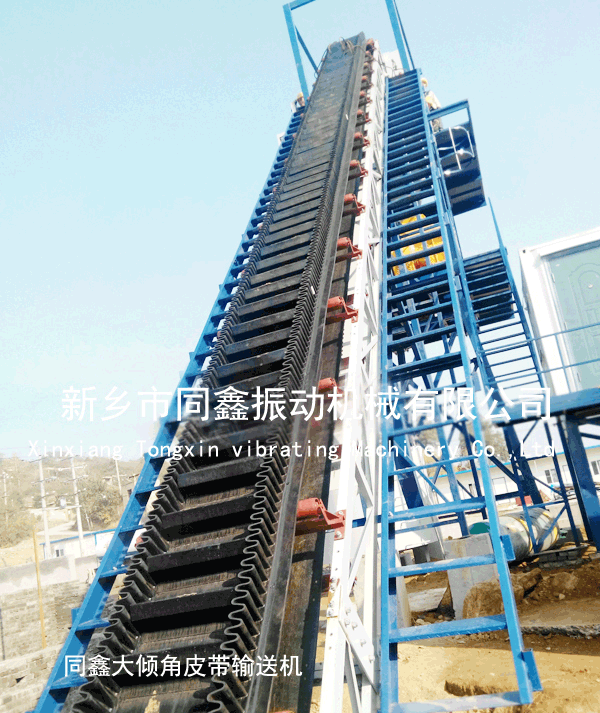

大傾角皮帶輸送機
散狀物料連續輸送設備：大傾角皮帶輸送機又稱為波狀擋邊帶式輸送機，因采用的輸送帶是具有波狀擋邊和橫隔板式的輸送帶，輸送傾角可以達到90度，非常適合大傾角輸送和垂直提升物料。采用這種輸送機的優點是不僅可以節約占地面積，也節省了設備和土建費用，具有較高的綜合經濟效益，其結構簡單、安裝維修方便；運行平穩可靠（與埋刮板輸送機相比較之下，沒有了埋刮板輸送機在使用過程中出現的卡鏈、飄鏈、斷鏈現象。）能耗低，噪聲小
，輸送量大且對物料無破損性傷害。
大傾角皮帶輸送機廣泛應用于煤炭、糧食、建材、建筑、冶金、電力、化工和輕工等行業；可以在-25～40℃的環境溫度范圍內輸送堆積密度為0.5～2.5t/m3的各種散狀物料。
為了獲得較好的受料和卸料條件，特別是在輸送傾角大于45度時，需要設有下水平受料段和上水平卸料段。
大傾角皮帶輸送機主要由卸料漏斗、頭架、頭部護罩、傳動滾筒、頭部清掃器、擋邊帶、凸弧段機架、改向輪、擋輥、中間機架、中間機架支腿、上托輥、凹弧段機架、改向滾筒、下托輥、導料槽、空段清掃器、尾部滾筒、拉緊裝置、尾架、驅動裝置、逆止器等組成。（詳見典型布置形式圖）
輸送帶由基帶、波狀擋邊和橫隔板組成，波狀擋邊粘接在基帶的兩側，橫隔板按一定間距粘接在兩側擋邊之間。波狀擋邊輸送帶基帶的外形與普通輸送帶相同，但其橫向剛度比普通輸送帶大。一般采用特制的輸送帶作為基帶，其抗拉體材料（芯層）分為棉帆布基帶、尼龍帆布基帶、聚酯帆布基帶和鋼絲繩芯基帶四種。
驅動裝置按結構特征可分為兩大類：①通過彈性聯軸器、液力耦合器或V型帶將電動機和減速器組合在一起的驅動單元；②電動滾筒（分為內置式電動滾筒和外置式電動滾筒兩種類別）。

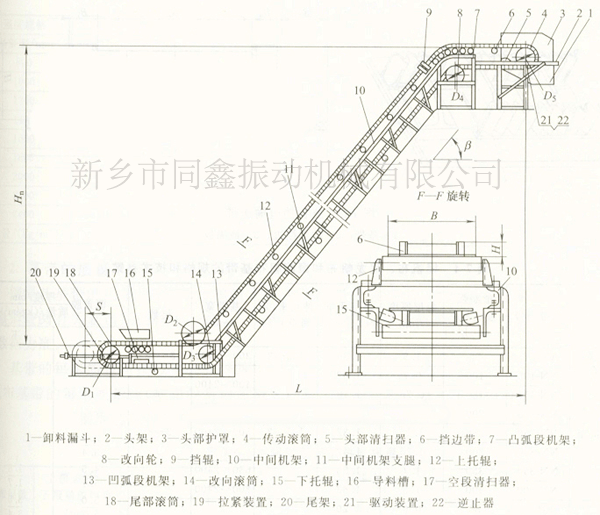

波狀擋邊帶式輸送機/大傾角皮帶輸送機典型布置形式
大傾角皮帶輸送機訂貨須知：根據輸送機出力要求及工藝布置要求，用戶應向生產廠商提供輸送機的布置形式及尺寸、帶寬、生產率、物料堆積密度等參數；如用戶有特殊要求可與生產廠商另行洽談。
大傾角皮帶輸送機產品訂貨須知：
根據輸送機出力要求及工藝布置要求，用戶應向生產廠商提供輸送機的布置形式及尺寸、帶寬、生產率、物料堆積密度等參數；如用戶有特殊要求可與生產廠商另行洽談。
大傾角皮帶輸送機主要技術性能參數表：（表中輸送量是按許用*大帶速和*小橫隔板間距計算的。）
|
基帶寬B/mm |
擋邊高H/mm |
帶速m/s |
傾角° |
輸送量（m3/h） |
功率N/KW |
|
300 |
40 |
0.5～2.0 |
30-90 |
18 |
1.5～18.5 |
|
60 |
24 |
|
80 |
40 |
|
400 |
60 |
0.8～2.0 |
30-90 |
34 |
1.5～18.5 |
|
80 |
60 |
|
100 |
80 |
|
500 |
80 |
0.8～2.0 |
30-90 |
84 |
1.5～18.5 |
|
100 |
112 |
|
120 |
98 |
|
600 |
100 |
0.8～2.0 |
30-90 |
156 |
1.5～2.2 |
|
120 |
140 |
|
160 |
186 |
|
800 |
120 |
0.8～2.5 |
30-90 |
186 |
2.2～-4.5 |
|
160 |
318 |
|
200 |
360 |
|
1000 |
160 |
1.0～2.5 |
30-90 |
428 |
4.0～75 |
|
200 |
483 |
|
240 |
683 |
|
1200 |
160 |
1.0～3.15 |
30-90 |
535 |
5.5～110 |
|
200 |
765 |
|
240 |
1077 |
|
300 |
1358 |
|
1400 |
200 |
1.0～3.15 |
30-90 |
920 |
5.5～160 |
|
240 |
1298 |
|
300 |
1657 |
|
400 |
2381 |
|
1600 |
200 |
1.25～3.15 |
30-90 |
1074 |
5.5～160 |
|
240 |
1515 |
|
300 |
1953 |
|
400 |
2807 |
|
1800 |
240 |
1.25～4.0 |
30-90 |
2200 |
7.5～185 |
|
300 |
2724 |
|
400 |
4106 |
|
500 |
5036 |
|
2000 |
240 |
1.25～4.0 |
30-90 |
2480 |
11～220 |
|
300 |
3236 |
|
400 |
4648 |
|
500 |
5736 |
|
2200 |
300 |
1.25～4.0 |
30-90 |
3612 |
18.5～280 |
|
400 |
5192 |
|
500 |
6432 |
|
630 |
7820 |
|
2400 |
300 |
1.25～4.0 |
30-90 |
3992 |
18.5～400 |
|
400 |
5736 |
|
500 |
7132 |
|
630 |
8668 |
|
