波狀擋邊帶式輸送機

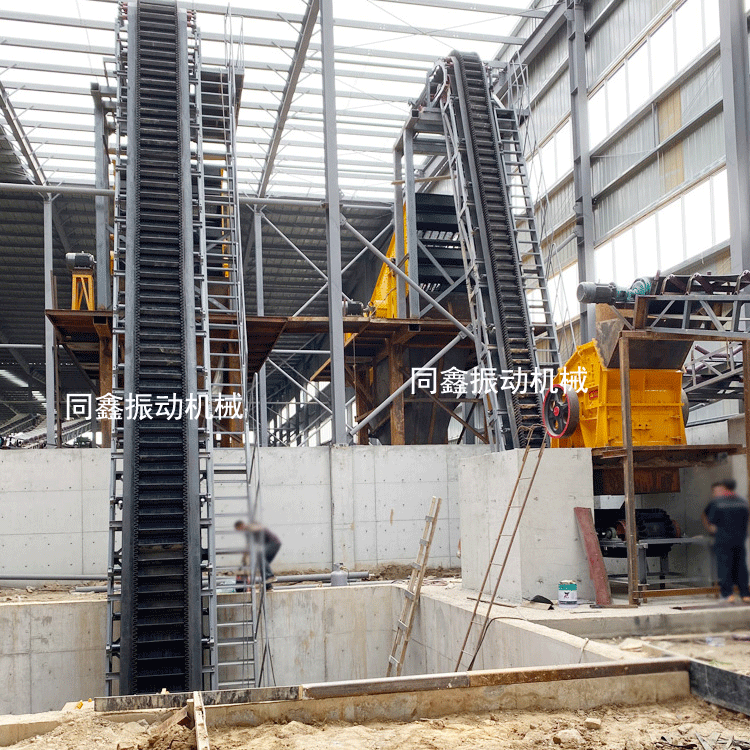

波狀擋邊帶式輸送機廣泛
使用于煤炭、化工、電力、建材；冶金、輕工、糧食港口，船舶等行業。特別適用于提升高度大的場合。該機輸送量大，可防止物料散落，輸送距離短，占地面積小，工藝布置方便，可縮小基建規模，降低工程造價等。
大傾角皮帶輸送機是在平行橡膠輸送帶兩側增加不同高度的可彎曲伸縮的橡膠波形立式“裙邊”，帶體中間具有一定強度和彈性的“T”形或“C”形橡膠橫隔板。使物料在一個匣形的容器中進行輸送，輸送傾角小于40°時，使用“T”橫隔板，傾角大于40°時，使用“C”型橫隔板，傾角最大可達90°。
散狀物料連續輸送設備：波狀擋邊帶式輸送機又稱為大傾角皮帶輸送機，因采用的輸送帶是具有波狀擋邊和橫隔板式的輸送帶，所以其許用的輸送傾角可達到90度，非常適合大傾角輸送和垂直提升物料。采用這種輸送機的優點是不僅可以節約占地面積，也節省了設備和土建費用，具有較高的綜合經濟效益，其結構簡單、安裝維修方便；運行平穩可靠（與埋刮板輸送機相比較之下，沒有了埋刮板輸送機在使用過程中出現的卡鏈、飄鏈、斷鏈現象。）能耗低，噪聲小
，輸送量大。
波狀擋邊帶式輸送機、大傾角皮帶輸送機廣泛應用于煤炭、糧食、建材、建筑、冶金、電力、化工和輕工等行業；可以在-25～40℃的環境溫度范圍內輸送堆積密度為0.5～2.5t/m3的各種散狀物料。輸送角度可達到90度，輸送物料塊度≤550mm。
為了獲得較好的受料和卸料條件，特別是在輸送傾角＞45度時，需要設有下水平受料段和上水平卸料段。
波狀擋邊帶式輸送機、大傾角皮帶輸送機主要由卸料漏斗、頭架、頭部護罩、傳動滾筒、頭部清掃器、擋邊帶、凸弧段機架、改向輪、擋輥、中間機架、中間機架支腿、上托輥、凹弧段機架、改向滾筒、下托輥、導料槽、空段清掃器、尾部滾筒、拉緊裝置、尾架、驅動裝置、逆止器等組成。（詳見典型布置形式圖）
波狀擋邊輸送帶由基帶、波狀擋邊和橫隔板組成，波狀擋邊粘接在基帶的兩側，橫隔板按一定間距粘接在兩側擋邊之間。波狀擋邊輸送帶基帶的外形與普通輸送帶相同，但其橫向剛度比普通輸送帶大。一般采用特制的輸送帶作為基帶，其抗拉體材料（芯層）分為棉帆布基帶、尼龍帆布基帶、聚酯帆布基帶和鋼絲繩芯基帶四種。
驅動裝置按結構特征可分為兩大類：①通過彈性聯軸器、液力耦合器或V型帶將電動機和減速器組合在一起的驅動單元；②電動滾筒（分為內置式電動滾筒和外置式電動滾筒兩種類別）。
波狀擋邊帶式輸送機/大傾角皮帶輸送機典型布置形式
波狀擋邊帶式輸送機訂貨須知：根據輸送機出力要求及工藝布置要求，用戶應向生產廠商提供輸送機的布置形式及尺寸、帶寬、生產率、物料堆積密度等參數；如用戶有特殊要求可與生產廠商另行洽談。
選型參考：
|
帶寬B（mm） |
300 |
400 |
500 |
650 |
800 |
|
擋邊高（mm） |
40 |
60 |
60 |
80 |
80 |
120 |
120 |
160 |
120 |
160 |
200 |
240 |
|
部分輸送傾角輸送量Q3/h |
30° |
15 |
14 |
20 |
34 |
46 |
71 |
104 |
120 |
128 |
157 |
195 |
235 |
|
45° |
11 |
10 |
14 |
26 |
35 |
57 |
83 |
97 |
102 |
127 |
157 |
195 |
|
60° |
8 |
7 |
10 |
18 |
25 |
40 |
58 |
69 |
72 |
90 |
112 |
142 |
|
90° |
4 |
4 |
5 |
10 |
13 |
21 |
31 |
37 |
38 |
48 |
60 |
76 |
|
外形尺寸 |
頭輪中心高H2/h（mm） |
350-100 |
1100-2000 |
1300-2000 |
1300-2000 |
|
尾輪中心高H2/h（mm） |
335 |
330-490 |
600 |
600 |
600-800 |
|
中間段帶面高H2/h（mm） |
450 |
500-700 |
760-800 |
800-850 |
800-1115 |
|
中間段地腳寬B2/h（mm） |
480 |
580 |
870 |
1020 |
1220 |
|
帶寬B（mm） |
1000 |
1200 |
1400 |
|
擋邊高（mm） |
120 |
160 |
200 |
240 |
160 |
200 |
240 |
300 |
160 |
200 |
240 |
300 |
400 |
|
部分輸送傾角輸送量Q3/h |
30° |
172 |
216 |
267 |
327 |
275 |
331 |
419 |
466 |
319 |
395 |
500 |
564 |
794 |
|
45° |
137 |
175 |
216 |
271 |
222 |
267 |
347 |
384 |
258 |
318 |
414 |
465 |
680 |
|
60° |
96 |
124 |
153 |
197 |
158 |
190 |
253 |
178 |
184 |
226 |
302 |
337 |
524 |
|
90° |
51 |
66 |
83 |
106 |
85 |
102 |
136 |
149 |
98 |
121 |
162 |
180 |
281 |
|
外形尺寸 |
頭輪中心高H2/h（mm） |
1400-2000 |
1600-2000 |
|
尾輪中心高H2/h（mm） |
600-800 |
800-1000 |
800-1200 |
|
中間段帶面高H2/h（mm） |
800-1200 |
1050-1500 |
1050-1700 |
|
中間段地腳寬B2/h（mm） |
1440 |
1690 |
1890 |
大傾角皮帶輸送機產品訂貨須知：
根據輸送機出力要求及工藝布置要求，用戶應向生產廠商提供輸送機的布置形式及尺寸、帶寬、生產率、物料堆積密度等參數；如用戶有特殊要求可與生產廠商另行洽談。
大傾角皮帶輸送機主要技術性能參數表：（表中輸送量是按許用*大帶速和*小橫隔板間距計算的。）
|
基帶寬B/mm |
擋邊高H/mm |
帶速m/s |
傾角° |
輸送量（m3/h） |
功率N/KW |
|
300 |
40 |
0.5～2.0 |
30-90 |
18 |
1.5～18.5 |
|
60 |
24 |
|
80 |
40 |
|
400 |
60 |
0.8～2.0 |
30-90 |
34 |
1.5～18.5 |
|
80 |
60 |
|
100 |
80 |
|
500 |
80 |
0.8～2.0 |
30-90 |
84 |
1.5～18.5 |
|
100 |
112 |
|
120 |
98 |
|
600 |
100 |
0.8～2.0 |
30-90 |
156 |
1.5～2.2 |
|
120 |
140 |
|
160 |
186 |
|
800 |
120 |
0.8～2.5 |
30-90 |
186 |
2.2～-4.5 |
|
160 |
318 |
|
200 |
360 |
|
1000 |
160 |
1.0～2.5 |
30-90 |
428 |
4.0～75 |
|
200 |
483 |
|
240 |
683 |
|
1200 |
160 |
1.0～3.15 |
30-90 |
535 |
5.5～110 |
|
200 |
765 |
|
240 |
1077 |
|
300 |
1358 |
|
1400 |
200 |
1.0～3.15 |
30-90 |
920 |
5.5～160 |
|
240 |
1298 |
|
300 |
1657 |
|
400 |
2381 |
|
1600 |
200 |
1.25～3.15 |
30-90 |
1074 |
5.5～160 |
|
240 |
1515 |
|
300 |
1953 |
|
400 |
2807 |
|
1800 |
240 |
1.25～4.0 |
30-90 |
2200 |
7.5～185 |
|
300 |
2724 |
|
400 |
4106 |
|
500 |
5036 |
|
2000 |
240 |
1.25～4.0 |
30-90 |
2480 |
11～220 |
|
300 |
3236 |
|
400 |
4648 |
|
500 |
5736 |
|
2200 |
300 |
1.25～4.0 |
30-90 |
3612 |
18.5～280 |
|
400 |
5192 |
|
500 |
6432 |
|
630 |
7820 |
|
2400 |
300 |
1.25～4.0 |
30-90 |
3992 |
18.5～400 |
|
400 |
5736 |
|
500 |
7132 |
|
630 |
8668 |
|
