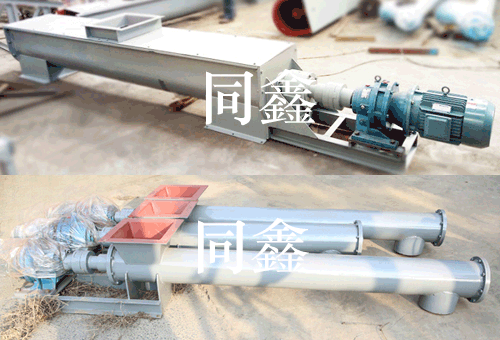

螺旋輸送機（槽型螺旋輸送機，管式螺旋輸送機）
螺旋輸送機主要用于水平或傾斜輸送粉狀、顆粒狀和小塊狀物料，如煤、灰、渣、水泥、糧食等物料；不適宜輸送易變質的、黏性的和易結塊的物料，以及在輸送過程中不能被破碎的物料；螺旋輸送機的使用環境溫度為-20～50℃；物料溫度小于200℃；輸送機的傾角≤20度；輸送長度一般小于40米，*長不超過70米；螺旋輸送機在化工、冶金、煤炭、水泥、電力、建材等行業輸送中應用較為廣泛。螺旋輸送機與其他輸送設備相比較，具有結構簡單、低噪聲、防塵密封性能好、耐磨性好、布置靈活且使用維護簡便等特點。

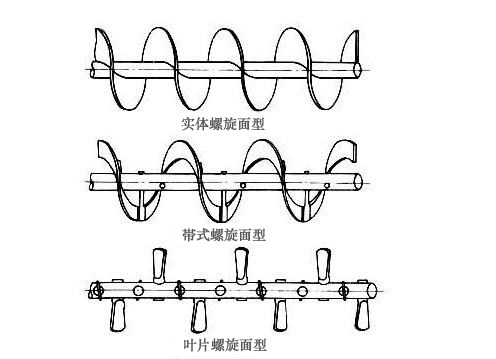

螺旋輸送機的螺旋葉片主要有實體螺旋面型、帯式螺旋面型和葉片螺旋面型三種形式（見下圖）。實體螺旋面稱S制法，適用于輸送粉狀和粒狀物料；帯式螺旋面稱為D制法，其螺旋節距與螺旋葉片直徑相同，適用于輸送粉狀及小塊狀物料；葉片螺旋面主要用于輸送黏度較大和可壓縮性物料，在輸送過程中同時完成攪拌、混合等工序，其螺旋節距約為螺旋葉片直徑的1.2倍。
螺旋輸送機的螺旋葉片有左旋和右旋兩種旋向。螺旋輸送機由螺旋輸送機本體、進出料進口及驅動裝置三大部分組成；螺旋輸送機本體由頭部軸承、尾部軸承、懸掛軸承、螺旋芯體、機殼、蓋板及底座等組成；驅動裝置由電機、減速機、聯軸器及底座組成。螺旋輸送機的常用的螺旋直徑有160mm、200mm、250mm、315mm、400mm、500mm、630mm、800mm和1000mm這幾種規格，也可定制其他規格形式的螺旋輸送機。進、出料口有方形和圓形兩種形式。螺旋輸送機的中間吊軸承分為滾動吊軸承和滑動吊軸承兩種；（滾動吊軸承：采用密封軸承，軸蓋上另有防塵密封結構，常用在不易加油、不加油、或油對物料有污染的地方；密封效果好、吊軸承使用壽命長，輸送物料溫度≤80℃。）；（滑動吊軸承：設有防塵、密封裝置；有鑄銅瓦、合金耐磨鑄鐵瓦、銅基石墨少油潤滑瓦；常用在輸送物料溫度比較高或輸送液狀物料，訂貨時要注明軸瓦材質，不注明則按滾動吊軸承供貨（常規供貨為滾動吊軸承）。）

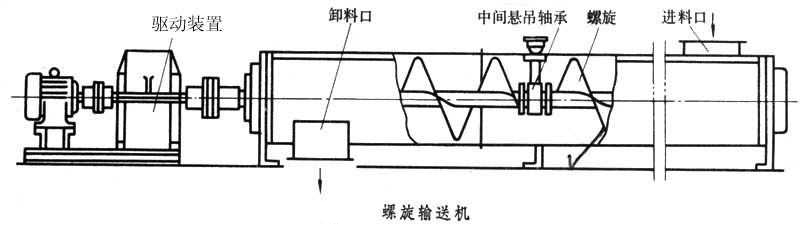

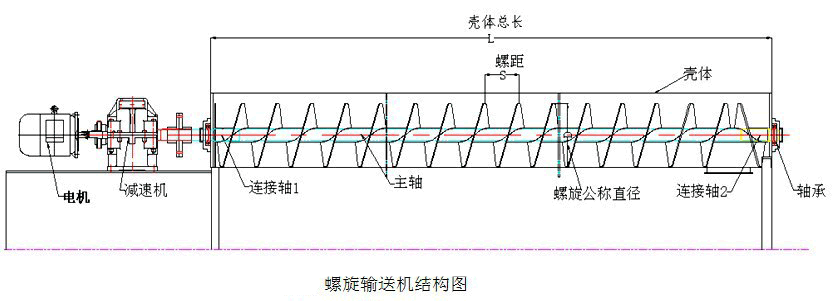

螺旋輸送機（槽型螺旋輸送機，管式螺旋輸送機）外形結構示意圖：
螺旋輸送機的規格與輸送能力：
|
螺旋直徑，mm |
160 |
200 |
250 |
315 |
400 |
500 |
630 |
800 |
1000 |
|
螺距，mm |
160 |
200 |
250 |
315 |
355 |
400 |
450 |
500 |
560 |
|
轉速，r/min |
112 |
100 |
90 |
80 |
71 |
63 |
50 |
40 |
32 |
|
輸送量，m3/h |
8 |
14 |
24 |
34 |
64 |
100 |
145 |
208 |
300 |
|
轉速，r/min |
90 |
80 |
71 |
63 |
56 |
50 |
40 |
32 |
25 |
|
輸送量，m3/h |
7 |
12 |
20 |
26 |
52 |
80 |
116 |
165 |
230 |
|
轉速，r/min |
71 |
63 |
56 |
50 |
45 |
40 |
32 |
25 |
20 |
|
輸送量，m3/h |
6 |
10 |
16 |
21 |
41 |
64 |
94 |
130 |
180 |
|
轉速，r/min |
50 |
50 |
45 |
40 |
36 |
32 |
25 |
20 |
16 |
|
輸送量，m3/h |
4 |
7 |
13 |
16 |
34 |
52 |
80 |
110 |
150 |
螺旋輸送機主要技術參數:
|
規格型號 |
LS160 |
LS200 |
LS250 |
LS315 |
LS400 |
LS500 |
LS630 |
LS800 |
LS1000 |
|
螺旋直徑，mm |
160 |
200 |
250 |
315 |
400 |
500 |
630 |
800 |
1000 |
|
螺距，mm |
160 |
200 |
250 |
315 |
355 |
400 |
450 |
500 |
560 |
|
技
術
參
數 |
轉速r/min |
112 |
100 |
90 |
80 |
71 |
63 |
50 |
40 |
32 |
|
輸送量m3/h |
8 |
14 |
24 |
34 |
64 |
100 |
145 |
208 |
300 |
|
轉速r/min |
90 |
80 |
71 |
63 |
56 |
50 |
40 |
32 |
25 |
|
輸送量m3/h |
7 |
12 |
20 |
26 |
52 |
80 |
116 |
165 |
230 |
|
轉速r/min |
71 |
63 |
56 |
50 |
45 |
40 |
32 |
25 |
20 |
|
輸送量m3/h |
6 |
10 |
16 |
21 |
41 |
64 |
94 |
130 |
180 |
|
轉速r/min |
50 |
50 |
45 |
40 |
36 |
32 |
25 |
20 |
16 |
|
輸送量m3/h |
4 |
7 |
13 |
16 |
34 |
52 |
80 |
110 |
150 |
注：轉速，r/min（偏差允許在10%范圍內）；輸送量，m3/h（表中填充系數為0.33）。
★同鑫振動機械可根據用戶需要而設計制造特殊型號規格的輸送機。
★同鑫振動機械對所有技術資料、尺寸保留修改的權利，如實物與文中圖案不符，應以實物為準，解釋權歸同鑫公司。 |
