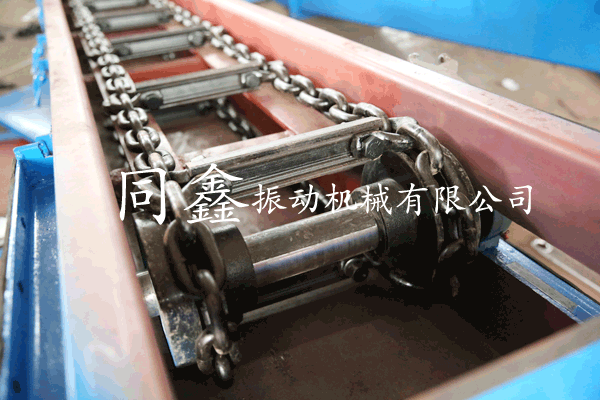

埋刮板輸送機應用范圍廣，適用于密閉輸送、輸送量不太大、工藝布置較復雜、要求多點加料或者多點卸料等場合。埋刮板輸送機可在-20℃～+45℃的環境溫度下工作。可連續運行，也可一日兩班、一日一班運行，但不宜做間隔時間很短、啟動十分頻繁的運動；不可反向運行。埋刮板輸送機結構簡單，體積小，輸送線路布置靈活，可水平輸送、傾斜輸送、垂直提升輸送；可多點加料、多點卸料輸送；由于殼體封閉，因此在輸送粉塵大、有毒、易爆、高溫物料時可以顯著地改善工人的工作環境和防治環境污染。安裝維護方便，占地面積小；不宜輸送流動性特強、易懸浮、磨琢性強和易碎的物料。水平輸送長度可達80～120m，垂直提升高度可達20～40m。埋刮板輸送機廣泛應用于煤炭、化工、冶金、礦山、糧食、電力、建材、環保等部門連續輸送粉狀、顆粒狀及小塊狀等各種散料。埋刮板輸送機的輸送鏈條主要有三種：模鍛鏈、套筒滾子鏈和雙板鏈。另外同鑫公司技術中心針對多個行業中的多種輸送物料研發生產十多余種針對不同物料輸送的刮板鏈條供客戶選擇，同時也得到行業內用戶的一致好評!同鑫公司根據您的物料性質為您選擇合適的刮板鏈條，讓您采購回去的設備能更好的為您創造價值和利潤！歡迎選購同鑫埋刮板輸送機系列產品！
埋刮板輸送機可輸送物料舉例：碎煤、碎粉、碎爐潭、飛灰、煙灰、炭黑、磷礦粉、碳酸氫銨、尿素、氯化銨、蘇打粉、硫鐵礦潭、塑料單體、活性炭、固體農藥、焦炭粉、石灰石粉、鉻礦粉、白云石粉、銅精礦粉、氧化鋁粉、氧化鐵粉、石英砂，燒結返礦、水泥、粘土粉、陶土、黃砂、鑄造舊砂、小麥、大豆玉米、菜籽、米、糖、淀粉、谷物類、谷物麥、木片、竹片、鋸床等，MZ型埋刮板輸送機推薦用于鍋爐房上煤及輸送谷物類（如小麥、玉米、大豆等）和輕物料類（如木片、鋸床等）。
埋刮板輸送機產品技術參數表：
|
（一）MS型埋刮板輸送機型號及參數
|
|
MS型埋刮板輸送機主要參數: |
|
型號 |
MS16 |
MS20 |
MS25 |
MS32 |
MS40 |
|
機槽寬度B(毫米) |
160 |
200 |
250 |
320 |
400 |
|
機槽高度h(毫米) |
160 |
200 |
250 |
320 |
360 |
|
刮
板
鏈
條 |
鏈條節距t(毫米) |
100 |
125 |
160 |
200 |
200 |
|
鏈條形式
和代號 |
模鍛鏈 |
DL10 |
D12.5 |
DL16 |
|
|
|
滾子鏈 |
GL10 |
GL12.5 |
GL16 |
|
|
|
雙板鏈 |
|
|
|
BL20 |
BL20 |
|
刮板形式
和代號 |
T型 |
 |
|
|
|
|
|
U2型 |
|
|
|
|
|
|
鏈條速度
U(米/分) |
0.16 |
|
|
|
|
|
|
0.20 |
|
|
|
|
|
|
0.25 |
|
|
|
|
|
|
0.32 |
|
|
|
|
|
|
輸出送量Q(m3/h) |
11-25 |
17-39 |
23-54 |
48-88 |
67-124 |
|
電機功率(KW)
|
1.5 |
|
|
|
|
|
|
2.2 |
|
|
|
|
|
|
3.0 |
|
|
|
|
|
|
4.0 |
|
|
|
|
|
|
5.5 |
|
|
|
|
|
|
7.5 |
|
|
|
|
|
|
11 |
|
|
|
|
|
|
15 |
|
|
|
|
|
|
18.5 |
|
|
|
|
|
|
22 |
|
|
|
|
|
|
30 |
|
|
|
|
|
|
37 |
|
|
|
|
|
|
刮板輸送機*大長度L0(米) |
80 |
80 |
80 |
80 |
80 |
|
允許傾斜安裝角度 |
0°<=a<=15° |
|
（二）MC型埋刮板輸送機型號及參數
|
|
MC型埋刮板輸送機主要參數: |
|
型號 |
MC16 |
MC20 |
MC25 |
MC32 |
|
垂直段機槽寬度B(毫米) |
160 |
200 |
250 |
320 |
|
垂直承載段機槽度高h(毫米) |
120 |
130 |
160 |
200 |
|
垂直空載段機槽高度h2(毫米) |
130 |
140 |
170 |
215 |
|
刮
板
鏈
條 |
鏈條節距t(毫米) |
100 |
125 |
160 |
200 |
|
鏈條型式和
代號 |
模鍛鏈 |
DL10 |
DL12.5 |
DL16 |
|
|
滾子鏈 |
GL10 |
GL12.5 |
GL16 |
|
|
雙板鏈 |
|
|
|
BL20 |
|
刮板型式和
代號 |
V2型 |
|
|
|
|
|
O型 |
|
|
|
|
|
O型 |
|
|
|
|
|
鏈條速度V(米/秒) |
0.16 |
|
|
|
|
|
0.20 |
|
|
|
|
|
0.25 |
|
|
|
|
|
0.32 |
|
|
|
|
|
輸送量Q(米3/時) |
11-22 |
15-30 |
23-46 |
46-74 |
|
電機功率(KW) |
1.5 |
|
|
|
|
|
2.2 |
|
|
|
|
|
3.0 |
|
|
|
|
|
4.0 |
|
|
|
|
|
5.5 |
|
|
|
|
|
7.5 |
|
|
|
|
|
11 |
|
|
|
|
|
15 |
|
|
|
|
|
18.5 |
|
|
|
|
|
22 |
|
|
|
|
|
30 |
|
|
|
|
|
*大輸送高度H(米) |
<30 |
|
安裝角度 |
30° 65°
60° 90° |
|
（三）MZ型埋刮板輸送機型號及參數
|
|
MZ型埋刮板輸送機主要參數:
|
|
型號 |
MZ16 |
MZ20 |
MZ25 |
|
垂直段機槽寬度B(毫米) |
160 |
200 |
250 |
|
垂直承載段機槽高度h毫米 |
120 |
130 |
160 |
|
垂直空載段機槽高度h毫米 |
130 |
140 |
170 |
|
刮板鏈條 |
鏈條節距t(毫米) |
100 |
125 |
160 |
|
鏈條型式和代號 |
模鍛鏈
DL10 |
模鍛鏈
DL12.5 |
模鍛鏈
DL16 |
|
刮板型式和代號 |
V型 |
V1型 |
V2型 |
|
鏈條速度U(米/分) |
0.16 |
|
|
|
|
0.20 |
|
|
|
|
0.25 |
|
|
|
|
0.32 |
|
|
|
|
輸送量Q(米/時) |
11-22 |
15-30 |
29-46 |
|
電機功率(KW) |
3.0 |
|
|
|
|
4.0 |
|
|
|
|
5.5 |
|
|
|
|
7.5 |
|
|
|
|
11 |
|
|
|
|
15 |
|
|
|
|
18.5 |
|
|
|
|
22 |
|
|
|
|
30 |
|
|
|
|
刮板輸送機*大輸送高度H(米) |
<20 |
|
上水平部分*大長度(米) |
<30 |
埋刮板輸送機主要分以下種類:1、水平型埋刮板輸送機 2、垂直型埋刮板輸送機 3、Z型埋刮板輸送機。
注：我廠可根據用戶要求設計并生產其它型式的埋刮板輸送機。
刮板輸送機型號，刮板輸送機報價，刮板輸送機價格，刮板輸送機安裝圖，刮板輸送機外形圖，刮板輸送機應用等眾多問題，請來電咨詢：0373-2688308
★同鑫振動機械可根據用戶需要而設計制造特殊型號規格的輸送機。
★同鑫振動機械對所有技術資料、尺寸保留修改的權利，如實物與文中圖案不符，應以實物為準，解釋權歸同鑫公司。 |
